壓桿穩定實驗架是將矩形截面細長桿件分別安裝成桿兩端鉸支、一端固定另一端鉸支、兩端固定和一端固定另一端自由四種支座狀態條件。每根矩形截面細長桿件的兩側面沿長度方向均貼有單向應變片，桿的寬度B=20mm，厚度H=1.8±0.02mm，桿長L=340mm左右；材料為鋼調質，其彈性模量E=210Gpa。通過材料力學組合架加載裝置分別實現等量逐級加載，載荷大小由數字載荷顯示儀顯示。
組成部分：

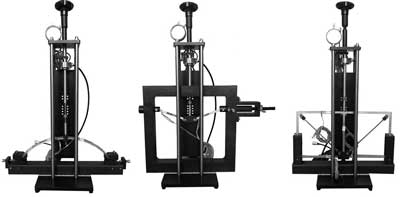

壓桿穩定教學實驗裝置由實驗臺架、實驗試件及附件、拉壓力傳感器、位移傳感器1只、靜態電阻應變儀和軟件組成?？蛇M(jìn)行壓桿穩定及剛架結構實驗，測量數據可由計算機進行采集、處理、分析。
實驗項目：
1.兩端鉸支；
2.一端鉸支、一端固支；
3.兩端固支；
4.兩端鉸支、中間支撐；
5.一端鉸支、一端自由；
6.一端鉸支、一端滑動；
7.一端固定、一端自由；
8.一端固定、一端滑動；
9.一端彈性支撐、一端鉸支；
10.一端彈性支撐、一端固支；
11.一端彈性支撐、一端自由；
12.一端彈性支撐、一端滑動；
拓展項目
1.可變夾角桁架實驗；
2.剛架與桁架實驗；
3.曲梁與拱實驗；
